60系列塑钢窗扇框高度标准与结构解析

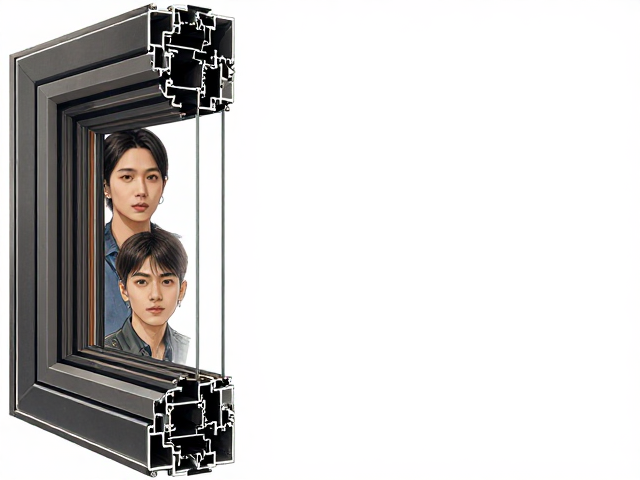

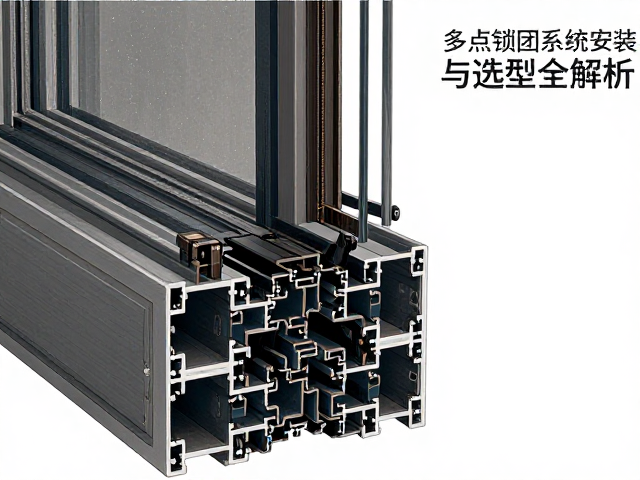

60系列塑钢窗中的“60”通常指型材主框的截面宽度为60毫米，这一尺寸决定了窗框的整体受力结构与安装槽口的大小。在实际生产与安装规范中，窗扇框的高度并没有一个绝对固定的单一数值，而是根据窗型（平开、推拉、固定）以及玻璃配置进行动态调整。对于常见的平开扇而言，扇框高度通常由窗洞高度减去固定框与活动扇的配合间隙决定，常规住宅窗户中，扇框净高度多集中在900毫米至1500毫米之间，具体数值需严格依据设计图纸中的洞口尺寸计算，而非直接套用型材系列号。

型材内部的加强筋分布与壁厚直接影响着扇框高度的极限承载能力。国家标准GB/T 8823-2008《门窗玻璃抗震性能试验方法》及相关型材标准GB/T 8823中虽未规定扇框的具体高度，但强调了型材壁厚的最低要求，一般主型材壁厚不小于1.4毫米。若扇框高度过大，在风压作用下易产生挠曲变形，因此设计时需计算高跨比。通常情况下，单扇塑钢窗扇的高度不宜超过1200毫米，超过此数值需增加内部钢衬或采用双扇开启形式，以确保框体在长期开合过程中的结构稳定性与密封性能。

多点锁闭系统的工作原理与核心组件

多点锁闭系统（Multi-point Locking System）是现代高性能塑钢窗的关键五金配置，其核心逻辑是通过传动盒驱动多个锁点（锁扣）同时动作，将窗扇均匀地压紧在窗框密封条上。与传统的单点或两点锁闭相比，多点锁闭能显著提升窗户的气密性、水密性及抗风压性能。该系统主要由传动盒、传动杆、锁点（蘑菇头或球形锁扣）、把手、锁座等部件组成，各部件通过精密咬合形成闭合的力学闭环。

传动盒通常安装在窗扇侧面中部或底部，是系统的动力中枢。当操作把手旋转时，传动盒内的齿轮组带动主传动杆上下或左右移动。传动杆上预设有多个触发点，当传动杆移动至相应位置时，会精准触发窗框对应位置的锁座内的锁舌或锁扣。这种分布式的锁闭方式使得窗扇与窗框之间的接触点可达4-6个甚至更多，有效分散了风荷载对窗体的集中应力，防止窗扇因受力不均导致变形或漏风，尤其适用于高层住宅或对隔音隔热要求较高的场景。

多点锁闭系统的选型要素与匹配逻辑

选型过程中，首要考量因素是型材系列的兼容性。60系列塑钢窗通常配套使用35毫米或42毫米宽的传动盒，具体尺寸需核对型材厂家提供的五金安装槽口数据。若型材槽口深度不足，可能导致传动杆无法完全嵌入或锁点动作不到位。此外，需确认把手的旋转方向（左开或右开）以及传动杆的驱动方式（单刃或双刃），这些细节直接决定了五金件能否在现有窗扇结构中正常运作。

锁点数量的配置应根据窗户尺寸及使用环境确定。对于高度在1.2米以上的窗扇，建议至少配置4个锁点，分别位于窗扇的上下两端及中部，以平衡受力。若窗户位于沿海高风压地区或高层建筑，应选用带有防撬设计的高强度锁点，并检查锁扣与锁座的咬合深度，通常要求咬合后仍有足够的余量以保证密封条压缩率。同时，需关注五金件的材质，优质多点锁闭系统通常采用锌合金或不锈钢材质，表面经过钝化或镀镍处理，以应对不同气候条件下的腐蚀问题，确保长期使用的顺畅度。

安装工艺规范与调试要点

安装前需对窗框与窗扇的垂直度与水平度进行严格校准，偏差过大会导致传动杆运行阻力增加，长期使用易造成五金件磨损或卡死。传动盒的安装位置应严格遵循设计间距，通常距离窗扇端部100-150毫米处设置第一个锁点，后续锁点间距均匀分布。固定传动盒时，建议使用专用自攻螺丝穿透型材腔体固定，并确保螺丝不侵入传动杆运动轨迹，避免干涉。

调试阶段需重点检查把手操作的顺滑度及锁点闭合的紧密性。手动旋转把手，观察传动杆是否平稳运行，无卡顿现象。闭合窗扇后，检查各锁点是否完全嵌入锁座，用手轻推窗扇，确认无明显松动或异响。若发现闭合后密封条压缩不均，需微调锁座位置或调整传动盒角度。安装完成后，应定期清洁传动杆上的灰尘与异物，并在金属活动部位涂抹少量润滑脂，以维持多点锁闭系统的长期稳定运行，避免因五金件失效导致的窗户密封失效或开启困难。
