型材壁厚与腔体结构的刚性基础

普通塑钢窗的抗风压性能，核心在于型材本身的物理强度，其中壁厚是决定性的硬指标。根据国家标准《GB/T 8823-2008 门窗玻璃通用技术条件》及相关建筑铝合金、塑料门窗型材规范，主受力部位的最小壁厚通常要求不低于规定值，目前市场上符合新国标要求的优质塑钢型材，其主腔体壁厚普遍控制在2.5mm至3.0mm之间，部分高性能系列甚至达到3.5mm以上。较厚的壁厚能显著增加型材截面的惯性矩，从而提升抵抗外力弯曲变形的能力。若壁厚不足，即便外观完整，在强风作用下极易发生塑性变形甚至断裂，导致窗扇脱落或玻璃破碎。

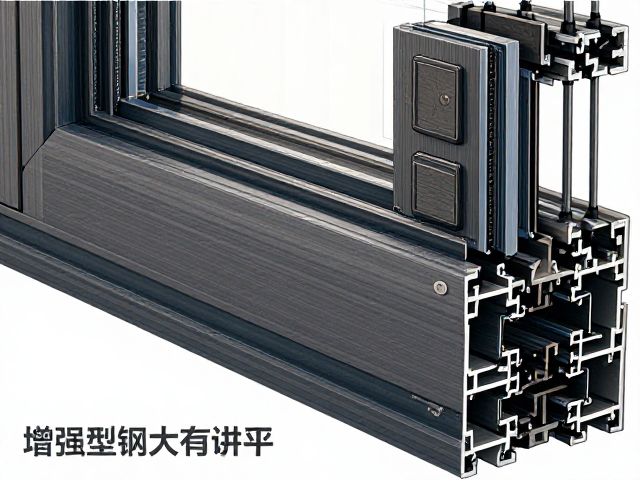

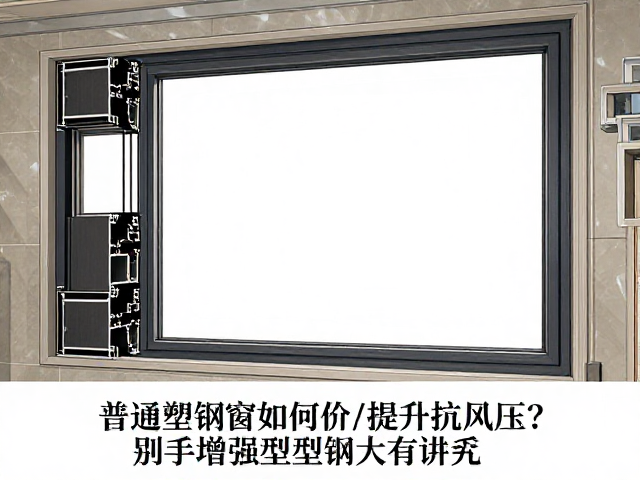

除了壁厚，腔体结构的设计直接影响了型材的抗弯刚度。传统的单腔体塑钢窗在面对高层风压时，结构稳定性相对较弱。现代高性能塑钢窗多采用多腔体设计，通过在主型材内部设置严密的加强筋和分隔筋，形成类似“工字钢”的力学结构。这种结构不仅增加了材料的分布面积，还有效分散了来自四面八方的风压应力。腔体内部的加强筋布局需经过严密的力学计算，确保在风压作用下，应力能均匀传递至整个型材框架，避免局部应力集中导致的脆性断裂，这是提升抗风压性能的物理基础。

增强型钢的材质选择与截面优化

塑钢窗之所以叫“塑钢”，是因为其内部必须嵌入金属增强型钢，这是抵抗风压的关键“骨架”。增强型钢的材质通常采用镀锌冷轧钢板，其表面镀锌层厚度需符合国家标准，以确保在潮湿环境中不生锈、不腐蚀，从而长期维持结构强度。在强风压环境下，增强型钢的屈服强度至关重要，一般要求达到规定数值以上，以确保型材在极端天气下不发生永久性扭曲。不同厚度的增强型钢对抗风压的贡献巨大，通常建议配合3.0mm以上壁厚的型材使用2.0mm至2.5mm厚的镀锌钢板，形成内外双重防护。

增强型钢的截面形状和尺寸设计同样大有讲究。常见的矩形管状结构中，长宽比和管壁厚度会影响其扭转刚度。为了提升抗扭性能，部分高标准工程采用带加强肋的异形截面型钢，或在型钢内部增加纵向加强筋。此外，增强型钢必须与型材内壁紧密贴合，不能留有过大空隙，否则在风压作用下会产生微动磨损或松动。在实际安装中，增强型钢的长度应贯通整个主受力构件，并在转角处进行严密的焊接或铆接处理，确保整个窗框形成一个完整的、高刚度的受力闭环，而非松散的拼接体。

连接工艺与节点加固的细节控制

增强型钢与PVC型材的结合方式，决定了整体结构的协同工作能力。传统的卡接式安装已难以应对高层大风压，目前主流且可靠的做法是采用专用螺丝将增强型钢牢固固定在型材腔体内，或通过热熔焊接技术使增强型钢与型材内壁产生微观融合。在窗框与窗扇的铰链位、锁闭点等受力关键区域，必须设置独立的加强块或加强板。这些加强块通常由金属制成，嵌入型材腔体后，能极大提升局部节点的抗剪切能力，防止因风压导致的五金件变形或脱落。

角部连接是抗风压最薄弱环节，也是工艺控制的重点。普通塑钢窗多采用塑料角码拼接，而在高抗风压要求下，建议采用金属角码或专用金属连接件进行加固。金属角码需与增强型钢形成电气或机械上的连通，确保角部像整体梁一样工作。焊接工艺需保证焊缝饱满、无虚焊，冷却后角部不得有明显变形或裂纹。此外，加强筋在角部的连续性至关重要，增强型钢在角部应连续弯折或通过专用接头连接，避免在角部出现断点，从而确保风压能通过角部顺利传递至墙体，实现整体结构的稳固。

安装系统与墙体互动的协同效应

再优秀的型材和增强型钢，如果安装不当，抗风压性能也会大打折扣。固定片（连接片）的材质、数量和间距直接影响窗框与墙体的连接强度。固定片应采用厚度不低于规定值的镀锌钢板，严禁使用易锈蚀的铁片。固定点的间距需根据风压计算确定，通常每米间距不少于3个固定点，且距离窗角、窗框中竖框、中横框中心的距离应控制在200mm至250mm范围内。这种严密的固定布局，能有效抵抗风压引起的拔出力和剪力，防止窗框从洞口脱落。

发泡剂与密封胶的填充质量，决定了窗框与墙体之间的约束效果。空洞会削弱窗框的侧向支撑，导致其在风压下发生晃动。安装时需确保发泡剂填充饱满、无空隙，形成连续的弹性支撑层。外层密封胶需具备良好的耐候性和粘结力，确保长期不老化、不开裂，维持对窗框的包裹和固定作用。此外，窗框在安装时需保持水平垂直，避免因安装误差导致受力不均。对于高层住宅，还需考虑风振效应，安装过程中应临时固定牢固，待整体结构稳定后再进行最终固定，确保每一颗螺丝、每一处胶缝都发挥其应有的抗风压效能。
