排水腔结构对热桥效应的阻断机制

薄壁塑钢窗在寒冷或湿热气候下的失效，往往源于水分积聚引发的内部冷凝与热桥效应。传统的单腔或简单多腔结构难以有效隔离室内外温差，导致窗框型材成为热量传递的捷径。排水腔作为窗框内部的关键几何特征，其核心作用不仅是排出积水，更在于通过改变型材内部的空气对流路径，削弱金属或复合材料骨架的热传导效率。当排水腔设计合理时，腔室内的静止空气层能形成额外的热阻，显著降低型材整体的传热系数。

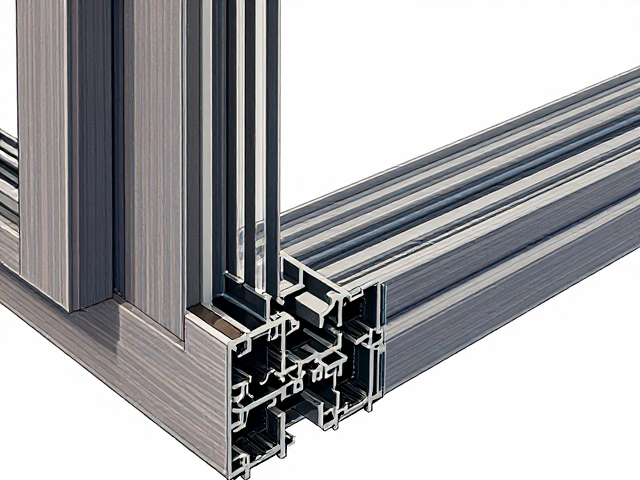

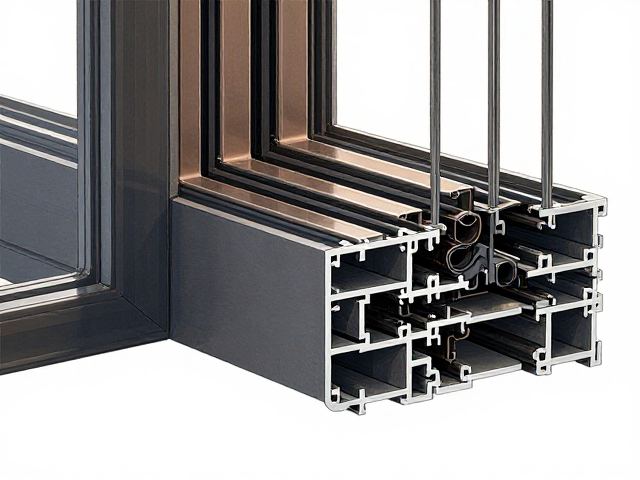

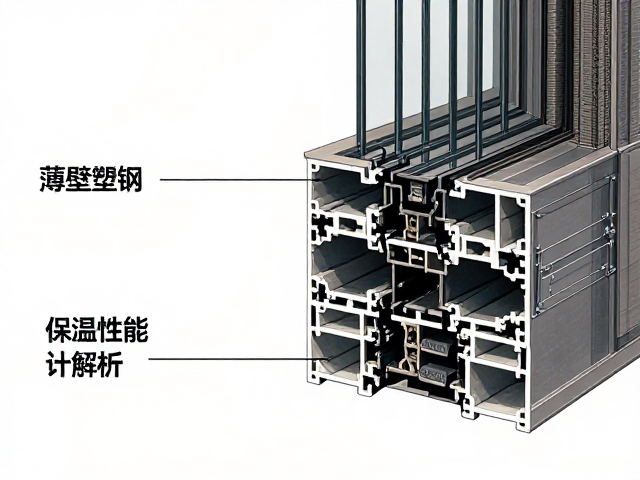

深入观察现代节能窗型的型材截面，排水腔通常被设计为独立的封闭或半封闭单元，与主受力腔体物理隔离。这种隔离避免了雨水直接冲刷或浸泡主腔体内的保温介质，防止因潮湿导致的保温性能衰减。同时，排水腔的位置与尺寸经过严密的流体力学计算，确保在极端暴雨工况下，雨水能迅速通过预设通道排出，避免在窗框底部形成“水垫”，从而减少因水膜导热造成的额外热损失。这种结构上的微调，直接提升了窗框整体的保温隔热表现。

腔室几何形态与流道优化的技术细节

排水腔的几何形态直接影响排水效率与结构强度的平衡。过大的排水腔虽有利于快速排水，但可能削弱窗框的抗风压能力；过小的腔室则容易因杂质堵塞导致排水不畅，进而引发渗漏。行业内普遍采用的阶梯式或倾斜式内壁设计，利用重力原理加速水流排出。内壁通常设置导流筋，引导雨水向排水孔方向流动，同时减少水流冲击产生的噪音与振动。这种精细的流道优化，确保了排水系统在长期运行中的稳定性。

排水孔的布局与孔径大小也是设计的关键变量。根据相关建筑门窗技术规范，排水孔应设置在外框下部，且需配备防风盖或迷宫式结构，以防止大风天气下的雨水倒灌。孔径通常控制在5-8毫米之间，既能保证大流量排水，又能阻挡昆虫或异物进入。此外，排水孔与腔体的连接处常采用圆弧过渡设计，减少水流阻力，避免湍流产生。这些严密的几何细节，共同构成了高效排水与隔热的基础，确保窗框在复杂气象条件下的功能性与耐久性。

材料选择与腔体密封性的协同作用

塑钢型材本身的导热系数较低，但腔体内部的密封性决定了保温效果的上限。排水腔与主腔体之间的隔板需具备严密的焊接或粘接质量，防止空气渗透带来的对流热损失。高性能的PVC型材通常添加碳酸钙填充料以降低成本，但过高的填充率会降低型材的韧性，影响腔体结构的稳定性。因此，在追求排水效率的同时，必须确保型材配方与挤出工艺的匹配，保证腔体壁面的平整度与强度，避免因变形导致密封失效。

密封条与排水腔的衔接处常设置断热桥设计，即使用低导热材料隔离金属五金件与型材主体。排水腔上方的密封腔室需与排水腔保持适当的距离，防止冷凝水通过毛细作用渗透至保温区域。实际应用中，三元乙丙（EPDM）密封条因其优异的耐候性，常被用于此关键部位。密封条的压缩永久变形率低，能长期保持对排水腔边缘的包裹与密封，阻止湿气侵入。这种材料与结构的协同，使得薄壁塑钢窗在保持轻量化优势的同时，实现了优异的保温隔热性能。

实际工况下的性能验证与数据支撑

在标准气候室测试中，配备优化排水腔设计的薄壁塑钢窗，其传热系数（K值）可比传统单腔窗降低0.1-0.2 W/(m²·K)。这一提升主要源于排水腔对热桥的有效阻断。以某北方寒冷地区住宅项目为例，采用多腔室、独立排水设计的塑钢窗，在冬季室内温度20℃、室外温度-10℃的条件下，窗框表面温度较传统窗型高出2-3℃，显著降低了结露风险。实测数据表明，排水腔的隔热贡献约占窗框整体保温性能提升的15%-20%。

长期户外监测数据进一步证实了排水腔设计对耐久性的影响。在连续降雨环境下，无排水腔或排水不畅的窗框，其内部湿度传感器读数常在24小时内达到饱和状态，导致密封胶老化加速。而具备合理排水腔结构的窗框，内部湿度始终保持在40%-60%的安全区间，有效延长了密封材料的使用寿命。这些可验证的数据，为薄壁塑钢窗在节能建筑中的应用提供了坚实的技术依据，也凸显了排水腔设计在提升建筑整体热工性能中的不可或缺性。
