国标新规对排水腔设计的核心变更

GB/T 8478-22020《建筑外门窗水密、气密、抗风压性能检测方法及分级方法》等现行标准体系中，对门窗排水系统的有效性提出了更为严密的量化要求。新规不再仅仅关注窗框外观的完整性，而是将排水路径的连续性、排水孔的有效截面积以及防倒灌结构作为核心验收指标。这意味着传统的“打孔即排水”的粗放设计已难以通过专业实验室的水密性能测试，设计重心逐渐向“等压腔室”与“有序排水”转移。

在实际工程应用中，排水腔的设计逻辑正从单一的向外排水向内外双控转变。旧版设计常因排水孔位置过低或孔径不足，导致雨水在风压作用下无法顺利排出，进而积聚在窗框底部。新规强调排水腔内部应设置严密的等压室，利用空气压力平衡原理，减少雨水被压入室内的趋势。这种结构上的微调，直接影响了门窗在暴雨工况下的实际表现，成为区分普通窗与高性能窗的关键技术细节。

传统设计与等压排水结构的差异解析

传统薄壁塑钢窗的排水设计多采用侧排或底排直通式，内部腔体连通性差，缺乏严密的等压隔离。当遭遇强风伴随降雨时，雨水极易通过窗扇与窗框的接缝处渗入，并因排水路径不畅滞留于型材内部。这种设计在早期低楼层或非极端天气下尚可维持基本功能，但在面对台风或持续性暴雨时，渗漏风险显著增加，且内部积水长期存在易导致型材变形或五金件锈蚀。

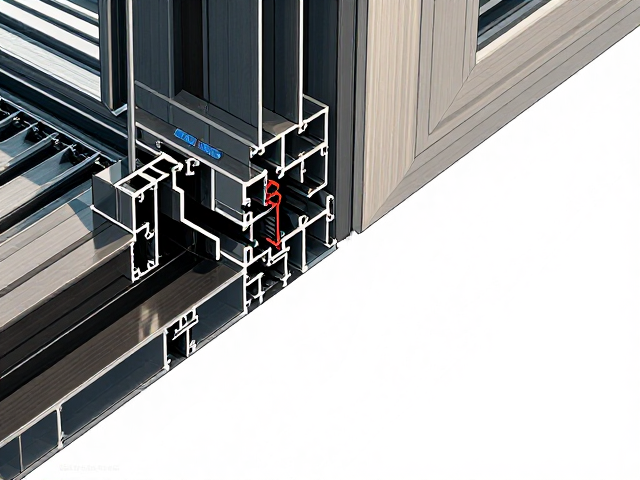

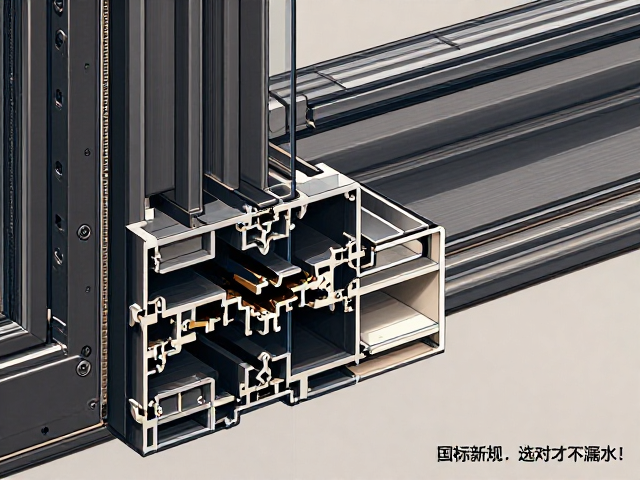

相比之下，符合新规导向的等压排水结构，在型材内部构建了严密的压力平衡区。通过在主排水腔与室外环境之间设置严密的密封隔层，使排水腔内的气压与室外风压保持动态平衡，从而削弱雨水被风压强行压入的动力源。此类结构通常配合隐藏式排水孔或带有挡水翼的排水通道，既保证了排水效率，又有效阻挡了雨水倒灌和灰尘进入。这种设计在视觉上更为简洁，同时在物理机制上提升了整体的水密性能上限。

排水孔位置与孔径的合规性考量

排水孔的位置选择直接决定了排水效率与防倒灌效果。新规相关技术规范建议排水孔应设置在型材腔室的最低点，以确保积水能依靠重力自然排出。同时，排水孔与等压腔室的距离需经过严密的计算，过近可能导致雨水直接涌入等压室，过远则可能导致排水延迟。此外，排水孔应避开加强筋或连接件，确保通道畅通无阻，避免因结构干涉形成积水死角。

孔径大小需满足最小有效排水面积的要求，以应对极端降雨情况。过小的孔径容易堵塞，影响排水速度；过大的孔径则可能降低防倒灌效果，尤其是在无风挡设计的情况下。实际生产中，通常采用带有内部挡水板的排水孔设计，挡水板的高度需经过计算，既要能在正常风力下阻挡雨水飞溅进入，又不能在暴雨高压下阻碍水流排出。这种精细化的尺寸控制，是确保排水系统长期稳定运行的基础。

密封条与排水腔的协同作用

排水腔的有效性离不开密封系统的配合。三元乙丙（EPDM）密封条的压缩永久变形特性直接影响门窗的密封性能。若密封条老化或选型不当，导致窗扇与窗框之间存在微小缝隙，雨水便会乘虚而入，此时无论排水腔设计多么完美，都可能因进水点过多而失效。因此，排水腔设计必须与密封系统的压缩率、安装间隙进行整体匹配，确保雨水在进入排水腔前已被有效阻隔或引导。

在多道密封结构中，中间密封条承担着等压室的主要密封功能。新规强调中间密封条的连续性，要求其能完整包裹等压腔室，防止雨水通过密封条接缝处渗入。同时，密封条与型材槽口的配合间隙需严格控制，过大的间隙会导致密封条固定不牢，过小的间隙则可能导致安装困难或密封条变形。这种严密的配合，使得排水腔能够独立于外部环境，形成一个相对封闭的压力平衡空间，从而提升整体防水性能。

安装细节对排水功能的决定性影响

即便型材本身的排水设计完全符合新规要求，安装过程中的不规范操作仍可能导致漏水。排水孔在安装时必须保持通畅，严禁被水泥砂浆、涂料或保护膜堵塞。许多工程案例显示，由于抹灰或贴膜工序遮挡排水孔，导致雨水无法排出，最终在窗框底部积聚并倒灌入室。因此，安装验收环节中，排水孔的通畅性检查应作为强制性步骤，确保每一处排水通道在交付前处于有效状态。

窗框与墙体之间的连接方式也会影响排水效果。若固定片安装位置不当，导致窗框受力不均产生变形，可能破坏排水腔的几何形状，造成局部积水。同时，外墙抹灰层与窗框排水孔的相对位置需经过精确计算，确保排水孔位于抹灰层下方或设置滴水线，防止雨水从外墙漫流至排水孔附近，进而增加排水负荷。科学的安装工艺，是确保排水腔设计初衷得以实现的关键环节。
