传动盒核心组件的结构解析与安装定位

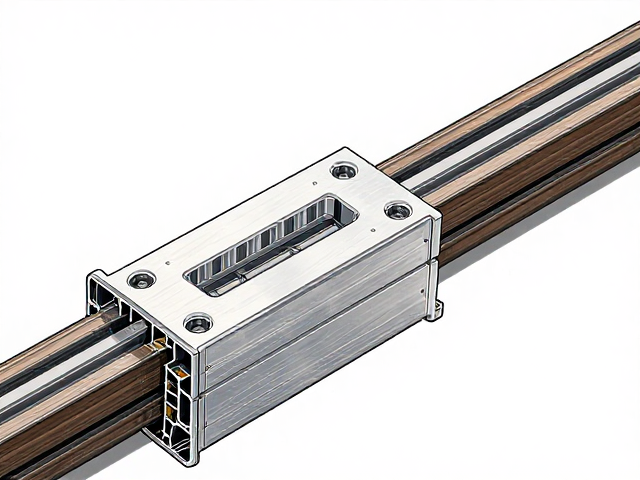

烤漆铝包木门窗的传动盒作为门窗启闭系统的动力中枢，其内部通常包含锁点、锁座、齿轮组及传动杆等精密金属部件。在铝包木结构中，传动盒多嵌入于铝型材腔体内部，外部通过木饰面覆盖，这种复合结构要求传动盒必须具备极高的尺寸精度，以确保与锁点槽位的完美契合。安装定位时需严格遵循设计图纸，将传动盒主体稳固贴合于铝材内壁，同时注意传动杆与锁点中心的对齐，任何微小的偏斜都可能导致启闭阻力增大或锁点无法完全弹出，进而影响整体密封效果。

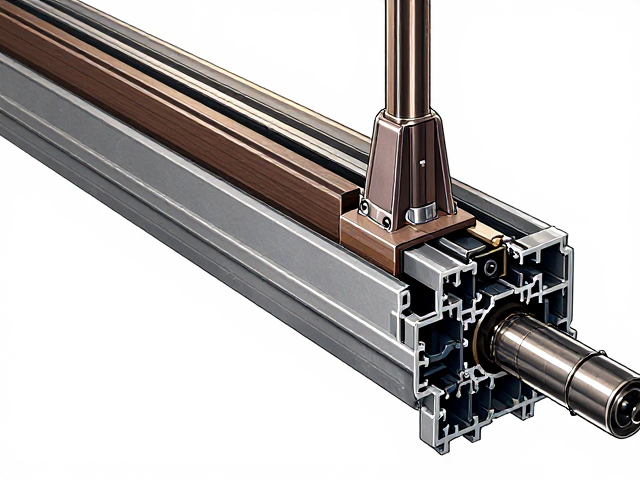

传动盒与铝框的连接方式直接影响系统的稳定性，常见的固定方式采用高强度自攻螺丝或专用铆接件穿过铝材壁厚进行锁紧。在实际施工中，需预先在铝型材上钻孔，孔径需略小于螺丝直径以保证咬合力，随后将传动盒放置到位，使用电动螺丝刀均匀施力固定，避免因受力不均导致铝材变形或传动盒底座松动。连接过程中，还需检查传动盒与型材之间的缝隙，必要时填充专用密封胶或橡胶垫条，既起到减震降噪的作用，又能防止雨水通过连接缝隙渗入型材内部，腐蚀木材或金属基材。

水密性测试的标准流程与关键指标

水密性测试是验证烤漆铝包木门窗在风雨环境下保持室内干燥的关键环节，测试依据通常参照国家标准GB/T 7106《建筑外门窗水密性能分级及检测方法》执行。测试过程中，试件安装在专用水密性检测箱内，施加规定的静水压力，同时配合喷淋系统对门窗表面进行均匀喷水。对于铝包木门窗，测试重点在于观察接缝处、锁点区域及传动盒连接处是否有渗漏现象，记录开始渗漏时的压力值，以此判定门窗的水密性能等级。

测试数据的采集需精确到毫米级的渗水量及压力变化，通常设置多个压力阶段，从初始压力逐步提升至稳定压力，每个阶段保持一定时间以观察长期浸泡下的密封性能。对于铝包木结构，还需特别注意木材与铝材结合部的耐候性表现，因为木材具有吸湿膨胀特性，长期处于高湿环境下可能发生形变，进而破坏密封界面。测试报告中需详细记录不同压力阶段下的渗漏位置、渗漏形态（如滴漏、雾状渗出或明显水流），这些数据是评估门窗整体水密性能的核心依据。

传动盒区域的水密性特殊控制措施

传动盒区域由于存在活动部件及多处装配缝隙，是水密性控制的重点难点。在制造过程中，传动盒与铝型材的连接处通常设计有周向密封胶条或防水唇边，这些结构能有效阻断雨水通过螺丝孔或装配间隙向内渗透。安装时，需确保密封胶条完整无破损，且与铝材表面紧密贴合，无翘边或脱胶现象。此外，传动盒内部的齿轮腔体需设置严密的防尘防水盖，防止雨水进入传动机构导致锈蚀或卡滞，影响门窗正常启闭。

针对铝包木门窗特有的木材与铝材结合部，需采用高性能三元乙丙（EPDM）密封胶进行连续打胶处理，胶条宽度与厚度需符合设计规范，确保在门窗受力变形时仍能保持密封完整性。在传动盒安装完成后，需进行淋水试验进行局部复检，使用高压水枪对传动盒周边区域进行模拟暴雨冲刷，观察内侧是否有水渍渗出。若发现渗漏，需立即排查密封胶条状态或传动盒安装精度，必要时重新调整传动盒位置或更换密封材料，直至达到无渗漏标准。

测试数据分析与缺陷修正逻辑

水密性测试结束后，需对测试数据进行系统性分析，识别出水密性薄弱环节。若传动盒连接处出现渗漏，需检查螺丝紧固力度是否适中，过紧可能导致铝材变形产生缝隙，过松则无法压紧密封件。同时，需检查传动盒内部是否有积水残留，这可能是由于排水孔堵塞或设计缺陷导致，需清理排水通道或优化排水结构。对于木材结合部的渗漏，需评估木材含水率是否达标，过高的含水率会导致木材膨胀，挤压密封胶条导致失效，此时需调整木材干燥工艺或更换密封条材质。

缺陷修正后，需进行复测以验证修正效果，复测数据应与初测数据形成对比，确认水密性能是否提升或保持稳定。若多次修正后仍无法达到设计要求，需重新审视传动盒选型及安装工艺，必要时更换更高水密等级的传动盒产品或优化铝型材腔体设计。通过反复测试与修正，逐步完善传动盒连接与水密性控制方案，确保烤漆铝包木门窗在长期使用中保持优异的水密性能，延长门窗使用寿命，提升建筑整体的节能与舒适性。
